EZSoftBone是一个简单动力学模拟器，你可以用它实现自然的头发、尾巴、胸部、裙子等柔性物体的运动效果。

Render pipeline compatibility

The Built-in Render Pipeline is Unity’s default render pipeline. It is a general-purpose render pipeline that has limited options for customization. The Universal Render Pipeline (URP) is a Scriptable Render Pipeline that is quick and easy to customize, and lets you create optimized graphics across a wide range of platforms. The High Definition Render Pipeline (HDRP) is a Scriptable Render Pipeline that lets you create cutting-edge, high-fidelity graphics on high-end platforms.

Tuanjie/Unity Version

Built-in

URP

HDRP

Tuanjie 1.1.4

Compatible

Description

# EZSoftBone

- 支持所有碰撞体（包括MeshCollider）

- 支持网状结构（模拟布料）

- 材质"EZSoftBoneMaterial"调节表现效果，可重用于多个EZSoftBone对象

- 继承EZSoftBoneColliderBase创建自定义碰撞

- 自然风力模拟

## 视频教程:

https://www.youtube.com/playlist?list=PLQq-xGF_CK-c5uPueOy_U7k3S5MIB32KJ

https://space.bilibili.com/57392896/favlist?fid=1267164296&ftype=create

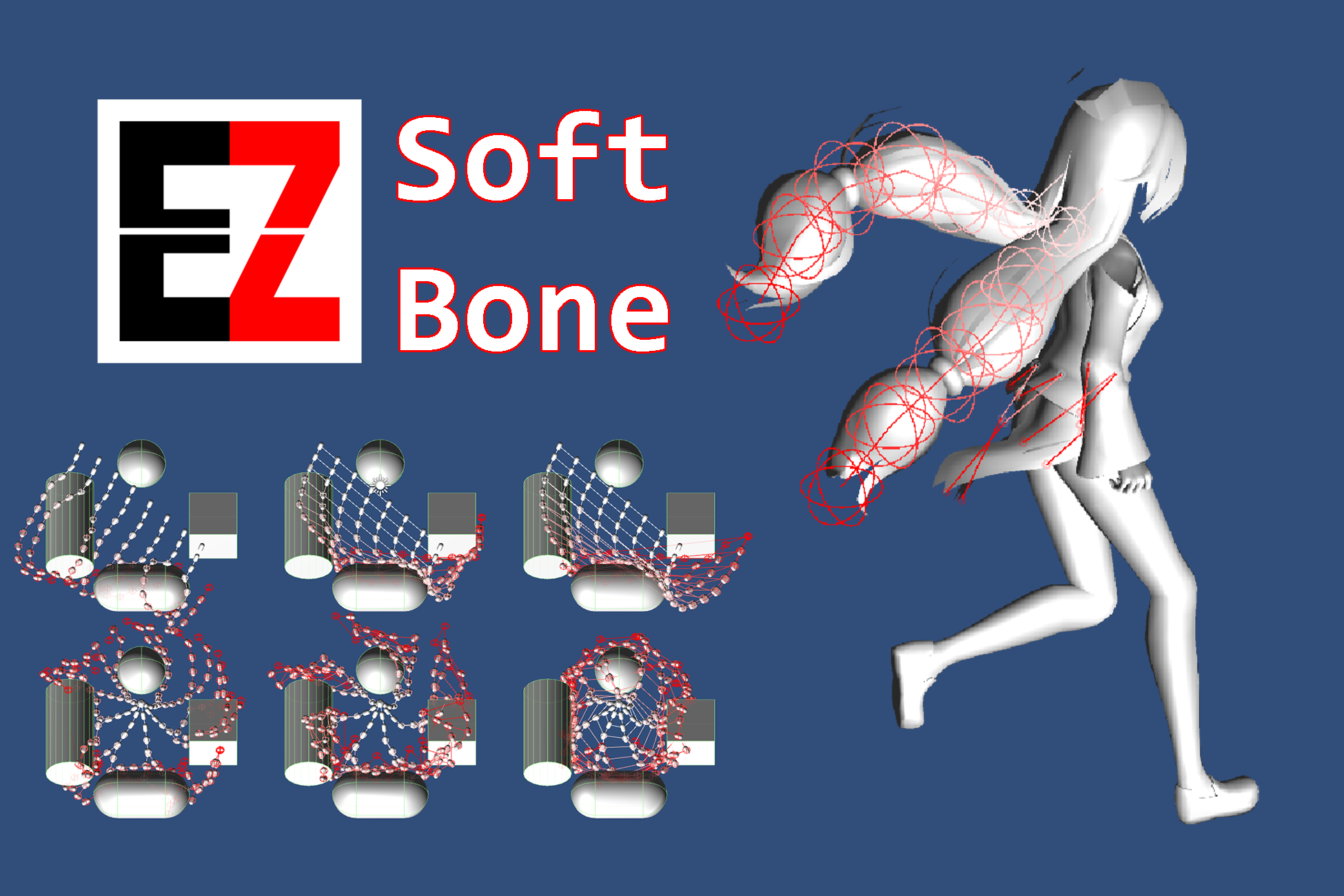

![EZSoftBone](.SamplePicture/EZSoftBone_2.gif)

![EZSoftBone](.SamplePicture/EZSoftBone_3.gif)

Technical details

## EZSoftBone

![EZSoftBone](.SamplePicture/EZSoftBone_Inspector.png)

- Root Bones: 骨骼根节点列表

- End Bones: 末端节点列表（通常用在当你的柔性骨骼层级下面有一部分需要不同的参数时）

- Material: 使用的材质(`EZSoftBoneMaterial`)，如果不指定，运行时会自动使用默认材质

- Structure

- Start Depth: 从第几个层级开始起作用

- Sibling Constraints: 同级约束，让深度相同的节点相互产生作用

- None: 无同级约束（链式结构）

- Rooted: 约束同一个Root下深度相同的节点（每个RootBone是一个独立的网）

- Unified: 约束整个系统中深度相同的节点（所有的RootBones形成一个网）

- Length Unification: 树的总长度计算方式，参数的数值分布与该数值相关

- None: 每个链单独计算（分叉点用最长子链的长度）

- Rooted: 各Root使用其最长子链的长度

- Unified: 使用整个系统中最长子链的长度

- Sibling Rotation Constraints: 同级约束是否带动节点旋转

- Closed Siblings: 是否使用闭合环状约束

- Collision

- Collision Layers: 碰撞作用层

- Extra Colliders: 让普通Collider也能起作用（本来是为了兼容老代码，不过有一定适用范围就保留了）

- Radius: 骨骼的碰撞球大小

- Radius Curve: 碰撞球大小的分布

- Performance

- Delta Time Mode

- Delta Time: UnityEngine.Time.deltaTime

- Unscaled Delta Time: UnityEngine.Time.unscaledDeltaTime

- Constant: 可指定固定值

- Iterations: 迭代计算的次数

- Sleep Threshold: 小于该值的速度会视为静止（高帧率时调节该数值防止异常抖动）

- Gravity

- Gravity: 应用于该骨骼的重力

- Gravity Aligner: 指定一个Transform作为重力的参考系，重力对骨骼系统的影响大小与参考系的Y轴和世界坐标系的Y轴的点乘成负相关

- *例：创建新物体保持其世界坐标下的旋转为0，拖拽到人物头部节点下，将其作为头发的Aligner，则人物站立时头发不受重力影响，躺下或低头时重力影响加大*

- 创建菜单来轻松重置一个Transform的世界旋转，你可以参考这个页面：[EZTransformContextMenu](https://github.com/EZhex1991/EZUnity/blob/master/Assets/EZhex1991/EZUnity/Editor/ContextMenu/EZTransformContextMenu.cs)

- Force

- Force Module: 应用于该骨骼的其他力（可用来模拟风）

- Force Scale: 可以对ForceModule的输出进行缩放

- References:

- Simulate Space: 指定一个Transform作为模拟计算的空间参考系，当骨骼系统需要和某个物体同时移动（相对静止）时使用

- *例：人坐在移动的车中，头发应保持相对静止*

## EZSoftBoneMaterial

Assets/Create/EZSoftBone/SBMat

![EZSoftBoneMaterial](.SamplePicture/EZSoftBoneMaterial_Inspector.png)

- Damping: 阻力（数值越大速度衰减越快，显得更“飘”）

- Stiffness: 强度（数值越大形状越不容易改变，显得更“硬”）

- Resistance: 抗性（数值越大外力的作用越小，Gravity和ForceModule的效果降低）
